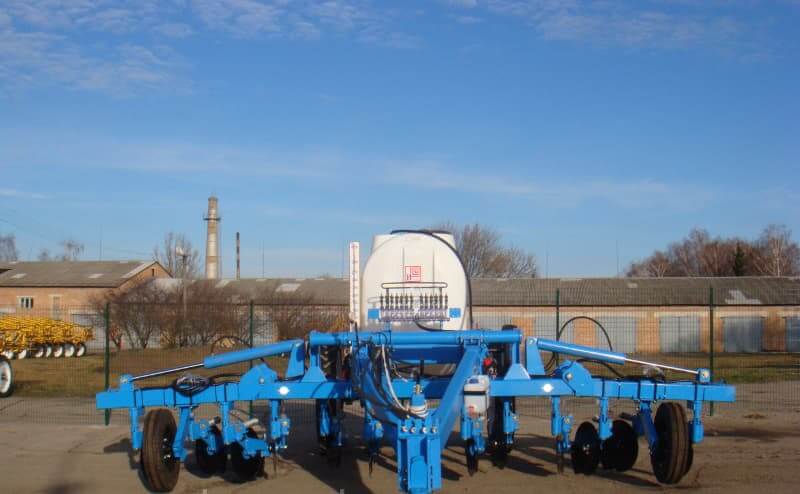

Аппликатор для жидких удобрений ПЖУ-3000-6

Аппликатор ПЖУ-3000-6 предназначен для сплошного внесения в почву жидких минеральных удобрений плотностью не более 1,3 г/см3: аммиачная вода, КАС.

• Агрегатируется с тракторами тягового класса 3 (170 к.с.). Способ агрегатирования — полуприцепной.

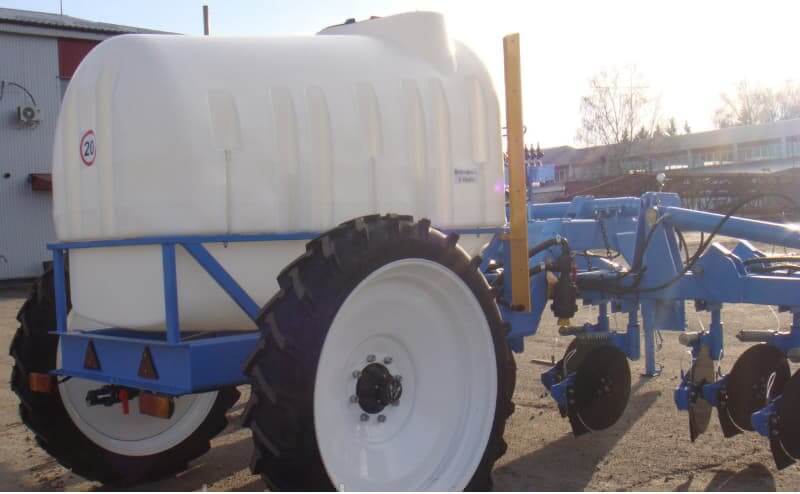

• На аппликаторе установлен  химостойкий толстостенный пластиковый бак.

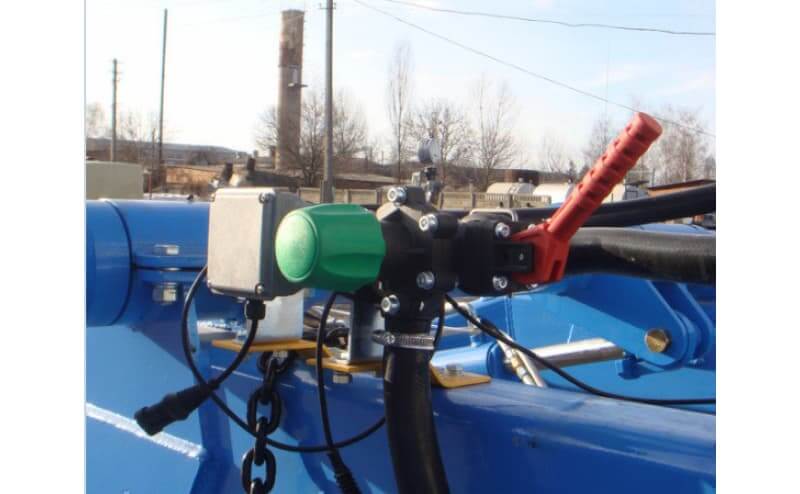

Настройка аппликатора на  определенную норму осуществляется с помощью механического регулятора, который обеспечивает подачу жидкости на секции аппликатора, а лишнюю жидкость перенаправляет в бак. Норма внесения (л/га) показывается на дисплее монитора , который устанавливается в кабину трактора.

Подача жидкости осуществляется с помощью мембранно — поршневого насоса итальянской фирмы « Annovi Reverberi ». Привод насоса осуществляется от колеса, благодаря чему обеспечивается постоянна норма внесения жидкости независимо от изменения скорости движения агрегата.

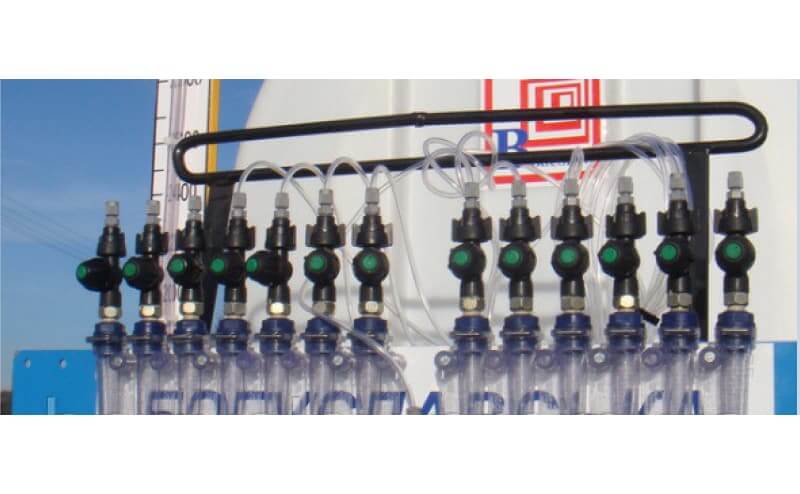

Подача рабочей жидкости происходит через ротаметры, на которых закреплены форсунки с калиброванными отверстиями (шайба-дозатор). Они распределяют общий поток жидкости к рабочим органам культиватора       и обеспечивают равномерность внесения по ширине захвата. Также предотвращают вытекание удобрений при уменьшении давления в системе до 0,5 атм.

Ротаметр –    это (градуированная прозрачная пластиковая колба с шариком внутри)  служит для визуализации процесса внесения удобрения, и сигнализирует о забивании рабочего органа. Во время работы  поток жидкости подымает шарик в колбе на определенную высоту, что свидетельствует о нормальной работе системы. Если при работе агрегата возникла блокировка подачи жидкости к рабочему органу (забивка и т.д.), тогда шарик опускается на дно.

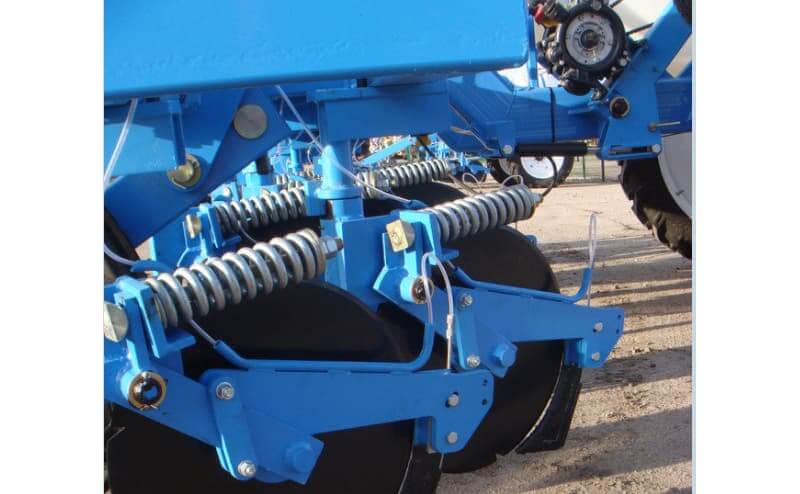

Внесения жидких удобрений в почву обеспечивается с помощью дискового рабочего органа. Он состоит из диска и фигурного ножа, который установлен сразу за диском , к которому крепится металлическая трубка для подачи жидкости в почву . Внесение удобрений производится под давлением.4-6 атм., что сводит к минимуму возможность забивания рабочих органов.
