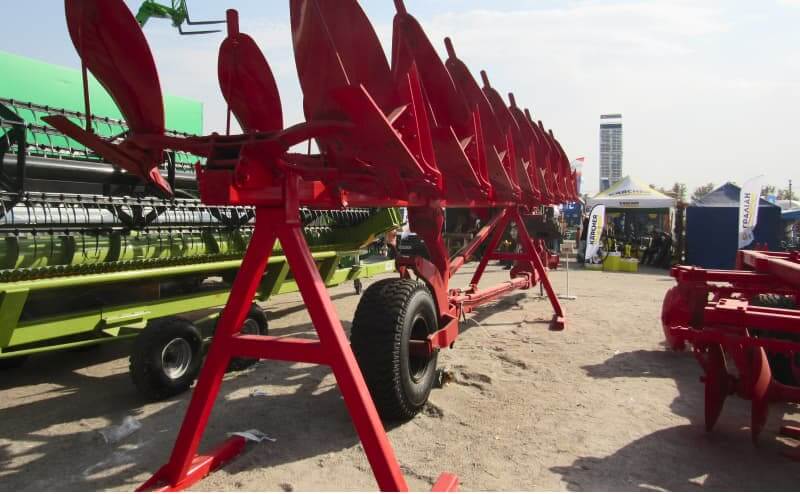

Плуг оборотный полунавесной Мастер А7

Производитель: Завод «Оптикон»

Характеристики Плуг оборотный полунавесной Мастер А7

ПОКАЗАТЕЛЬМодель
Мастер А6 Мастер А7Мастер А8Мастер А8+
Количество корпусов, шт6789
Расстояние между корпусами, мм1000100010001000
Высота рамы, мм800800800800
Ширина захвата корпуса, см33/38/44/5033/38/44/5033/38/44/5033/38/44/50
Масса, кг2960325035803910
Рекомендуемая мощность, кВт/л.с.154/210177/240221/300252/350

Описание Плуг оборотный полунавесной Мастер А7

Оборотный плуг — сельскохозяйственное орудие для гладкой пахоты без разъёмных (развальных) борозд и свальных гребней. Используется в основном на сложных по конфигурации участках, а также при обработке почвы на склонах, где требуется отваливание пласта в одну сторону. Оборотный плуг снабжён право- и левооборачивающими корпусами, закреплёнными на общей раме, которую поворачивают механизмом оборота на 180° (функция реверса) после каждого рабочего хода. Оборотные плуги изготавливают навесными с числом корпусов от 1 до 4 и полунавесными с 5 корпусами и более.

Благодаря функции реверс, в момент завершения борозды, с помощью гидросистемы, плуг переворачивается на 180° и начинает новую борозду по предыдущему следу.

Основные особенности полунавесного оборотного плуга серии «Мастер»:

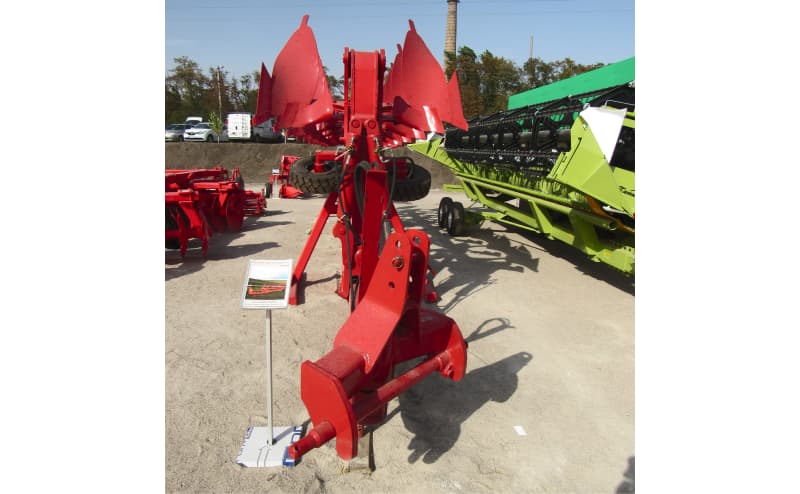

Навесное устройство

Башня плуга имеет цельный и эластичный вал навески категории II или III. Воспринимая большие ударные нагрузки, вал защищает трактор и башню. Башня крепится к раме при помощи оси, изготовленной из высококачественной стали, прошедшей термическую обработку. На оси закреплены два роликовых подшипника, доступных для смазки. Это всё гарантирует особую прочность и длительный срок службы.

Опорная стойка, регулируемая по высоте, обеспечивает лёгкое агрегатирование с трактором.

Навесное устройство
Навесное устройство

Настройка

Возможность настройки точки приложения тягового усилия и ширины захвата первого корпуса обеспечивается с помощью наружного и внутреннего регулировочных винтов.

Настройка
Настройка

Надёжный поворотный механизм

Два гидроцилиндра обеспечиваю быстрый и безударный оборот плуга на 180 градусов на оси, изготовленной из высококачественной стали, прошедшей термическую обработку. Ось вращается на двух роликовых подшипниках, доступных для смазки.

Предусмотрена точная регулировка позиции наклона плуга в борозде отдельно для каждой стороны.

Надёжный поворотный механизм
Надёжный поворотный механизм

Изменение ширины захвата

Ширина захвата 4-х ступенчатая путём ручного поворота элементов грядиля. Это позволяет легко настраивать плуг в соответствии с различными условиями (особенности почвы, трактора и т.д.). При регулировке ширины захвата предплужники и опорное колесо также меняют своё положение автоматически.

Механическая защита

Под нагрузкой срезной болт ломается, корпус плуга отклоняется от препятствия и уходит в верх.

Изменение ширины захвата
Изменение ширины захвата

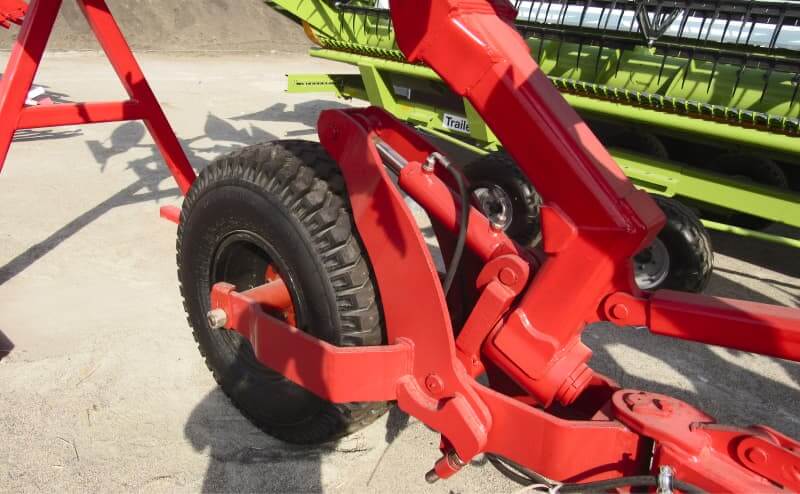

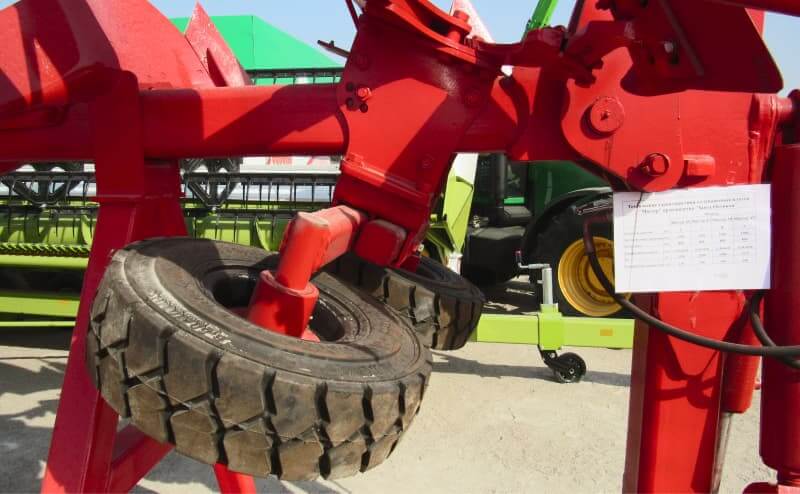

Широкопрофильное опорное колесо

Широкопрофильное колесо уменьшает давление на почву при пахоте, обеспечивает заданную глубину обработки и гарантирует безопасность при транспортировке.

Глубина обработки регулируется спереди с помощью трёхточечной системы навески трактора, а сзади — с помощью гидравлически регулируемого опорного колеса. Ограничителем глубины служит регулировочные болты.

Широкопрофильное опорное колесо
Широкопрофильное опорное колесо

Настройки наклона корпуса

С помощью эксцентрика предусмотрено настройку наклона корпуса для надёжного вхождения даже на очень твёрдых сухих почвах.

Наличие полевой доски

Для надёжного ведения плуга применяются большие полевые доски. Полевые доски 4-х кратно оборачиваемые, что даёт возможность полного использования материала.

Настройки наклона корпуса
Настройки наклона корпуса

Корпуса плуга

Корпус плуга с изогнутым универсальный отвалом

Изогнутый универсальный отвал для средних и тяжёлых почв, целинных участков и склонов. Особенно легко идёт по чистой борозде.
Глубина обработки до 30 см.

Корпус плуга с изогнутым универсальный отвалом
Корпус плуга с изогнутым универсальный отвалом

Корпус плуга с полосовым универсальный отвалом

Полосовой универсальный отвал особенно хорошо подходит для липких почв. Хорошие измельчение почвы, выборка борозды и запашка стерни делают его весьма универсальный в использовании.
Глубина обработки до 33 см.

Корпус плуга с полосовым универсальный отвалом
Корпус плуга с полосовым универсальный отвалом

Корпус плуга с полосовым универсальным отвалом на основе изогнутого универсального отвала

Представляет собой изогнутый универсальный отвал с прорезями (1). С почвой работает также, как и полосовой (2), но, в отличии от полосового, изготовлен единым элементом.

Взаимозаменяемость с плугом с изогнутым универсальный отвалом делает его более привлекательным для пользователей.

Глубина обработки до 30 см.

При изготовлении своей продукции ООО «Завод «Оптикон» использует корпуса плугов производства немецкой фирмы FRANK ORIGINAL, изготовленые из бористой износостойкой стали.

Корпус плуга с полосовым универсальным отвалом на основе изогнутого универсального отвала
Корпус плуга с полосовым универсальным отвалом на основе изогнутого универсального отвала

Лемеха

При сборке используется лемех 2-х типов: с долотом или без. Особая форма лемехов способствует снижению сопротивления и обеспечивает хороший ход плуга. Самозатачивающаяся область лемеха имеет большую толщину, благодоря чему значительно увеличен срок службы.

Лемеха
Лемеха

Углосним

Углосним — выгодная альтернатива для запахивания растительных остатков. Серийно поставляется с кронштейном.

Углосним
Углосним

Предплужник

Универсальный предплужник подходит для закладки растительных остатков в любых условиях. (Опция)

Предплужник
Предплужник
