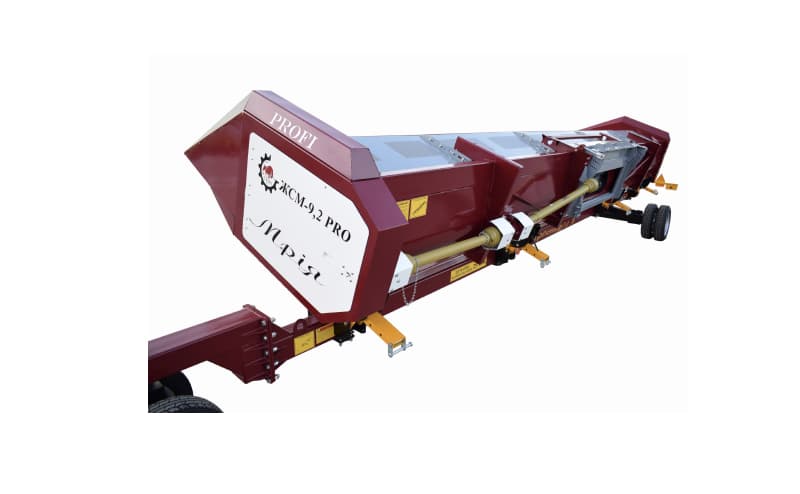

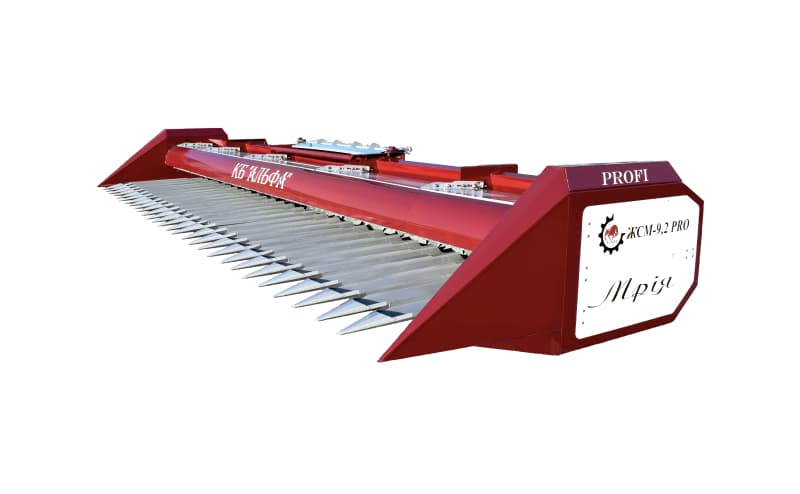

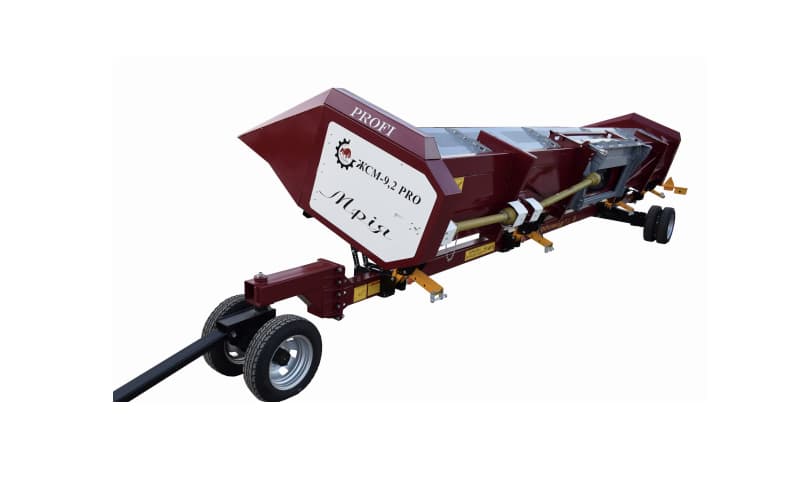

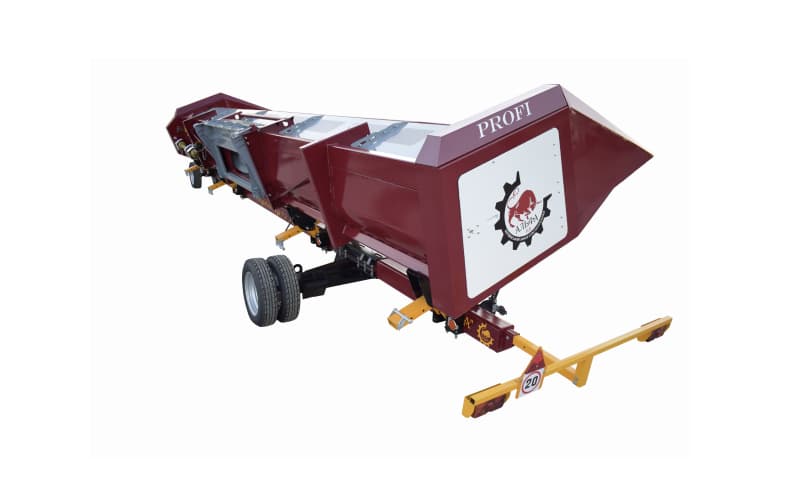

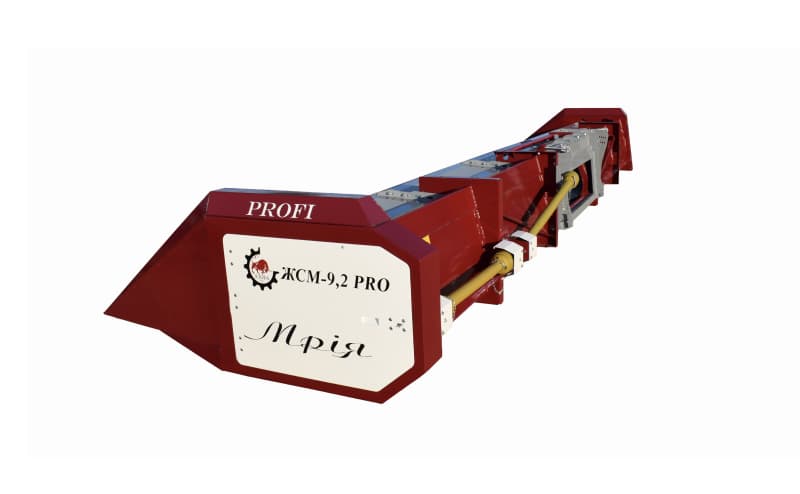

Жатка скоростная модернизированная ЖСМ-9.2 МРІЯ PRO

Производитель: КБ «Альфа»

Описание Жатка скоростная модернизированная ЖСМ-9.2 МРІЯ PRO

Жатки ЖСМ разработаны с учетом критических замечаний и результатов полевых и эксплуатационных испытаний аналогов по состоянию на 2017 год.

Предназначены для уборки рядного и сплошного посева подсолнечника во всех зонах его возделывания без ограничений по сортам и урожайности.

Адаптированы к условиям уборки на территории стран СНГ.

Гарантируют стабильно высокое качество протекания технического процесса уборки гибридных и семенных сортов подсолнечника.

КОНСТРУКТИВНЫЕ ОТЛИЧИЯ И ПРЕИМУЩЕСТВА

Усилена рама жатки:

  • Применение каркасных труб большего сечения увеличило стойкость к динамическим нагрузкам и повысило общую жесткость конструкции;
  • Новая конструкция лонжеронов усилила каркас и обеспечила изготовление днища жатки с идеальным радиусом.

Внедрена принципиально новая кинематическая схема привода рабочих органов жатки:

  • Оригинальное расположение плиты цепного контура позволило применить усиленный вал привода шнека и мотовила большего диаметра в одном простом и надежном узле;
  • Новая конструкция цапфы привода шнека позволила применить в изготовлении наиболее нагруженного и потому ответственного узла сталь 45, что повысило надежность и износостойкость, а также исключила большое радиальное биение самой цапфы;
  • Благодаря уменьшению угла сламывания шарниров увеличился срок службы карданной передачи.

Ряд конструктивных изменений повысили качество протекания технологического процесса уборки и снизили потери за жаткой до минимума:

  • Наличие отбойника под верхней несущей трубой позволяет удерживать скошенную массу в зоне шнека и ветрового щита, исключая выброс ее на мотовило, вследствие чего находящиеся в жатке корзинки вымолачиваются значительно меньше (у аналогов отбойник отсутствует);
  • Исключен момент захватывания, вымолачивания и выбрасывания семян и собственно, корзинок подсолнечника мотовилом обратно на стеблеподъемники за счет введения понижающего порога между мотовилом и шнеком (порог отсутствует у аналогов), что образует своего рода ловушку для срезанного продукта, который тут же захватывает шнек;
  • Оригинальная конструкция лонжеронов горизонтального каркаса обеспечивает плотное прилегание к нему днища жатки при сварке рамы и постоянный зазор между шнеком и днищем жатки по всей его длине, что гарантирует равномерную и качественную подачу срезанного продукта к центру жатки;
  • Новая конструкция и способ крепления кожуха мотовила и защитной сетки шнека (далее отбойник) не только полностью исключают потери, но и за счет больших диапазонов регулировок обеспечивают возможность уборки подсолнечника любых сортов при любой урожайности (у аналогов данная характеристика присутствует исключительно в рекламных проспектах, а не в реальных рабочих характеристиках продукции). Новая конструкция крепления отбойника стала намного надежнее и удобней в эксплуатации. Отбойник также имеет возможность перемещаться взад-вперед, вверх-вниз для регулировки зазора между мотовилом и отбойником;
  • Мотовило получило подающие пальцы, проходящие между стеблеподъемниками для более активного забора спутанных стеблей подсолнечника и очистки режущего аппарата от зеленой массы (амброзии и т.п.).

Улучшены потребительские свойства жатки:

  • Увеличение скорости резания режущего аппарата на 20% (с 780 до 940 оборотов в минуту) повысило производительность и обеспечило комбайну возможность убирать на скорости до 12 км/ч (у аналогов до 10 км/ч);
  • Благодаря оригинальной конструкции исключена вероятность повреждения защитной сетки шнека жатки удерживающими ремнями при транспортировке. Улучшен обзор шнека во время работы за счет приближения к нему защитной сетки;
  • Новая конструкция крепления стеблеподъемников позволяет демонтировать и устанавлить их при обслуживании режущего аппарата одному механизатору, а не двум как в аналогах;
  • Оригинальная конструкция кронштейнов крепления шнека и мотовила на боковинах жатки позволяет быстро и точно отрегулировать их положение в вертикальной и горизонтальной плоскостях под любую урожайность подсолнечника и размер его корзинок;
  • Конструкция крепления механизмов привода рабочих органов жатки обеспечивает их оперативный демонтаж в случае необходимости текущего ремонта и обслуживания;
  • Исключена необходимость снимать щиток над первой передачей (закрепленный 10-12-тью болтами) при проведении ежедневного технического обслуживания, так как она перенесена в левую боковину жатки;
  • Оригинальная конструкция кинематики привода жатки и переходной рамки позволяет использовать ее в хозяйстве с комбайном другой фирмы с минимальным изменением комплектации – меняется только промежуточная рамка и карданная передача на конкретный комбайн;
  • Стеблеподъемники (лифтеры) — чашеобразная усиленная конструкция закрытого типа с жестким креплением на режущем аппарате, предотвращающая потери осыпающихся семян подсолнечника;
  • Высокой способности проникновения жатки в ряды подсолнечника под любым углом способствует призматическая форма лифтеров;
  • Срез подсолнечника происходит непосредственно под корзинкой, что способствует разгрузке молотилки комбайна от излишней стеблевой массы;
  • Привод ножа – планетарный редуктор типа Schumacher с вертикальным расположением шкива, исключающим использование перекрестных ременных передач и, как следствие, увеличивающим ресурс работы приводного ремня;
  • Оригинальная конструкция и способ крепления центрального отбойника, расположенного над лопатками шнека, исключает возможность его разрушения в процессе работы и попадания в зону шнека с дальнейшим разрушением как шнека, так и механизмов его привода.
