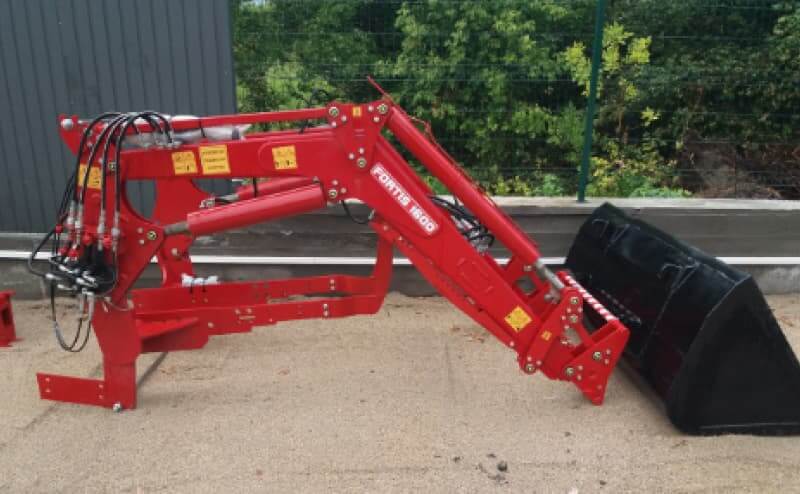

Навантажувач фронтальний FORTIS 1600

FORTIS 1600 – фронтальний навантажувач, призначений для:

• завантаження, розвантаження сільськогосподарських сипучих і об’ємних матеріалів, рулонів силосу, сіна, соломи;
• навантаження копиць сіна, соломи, листяно-стеблової маси кукурудзи, соняшнику та інших технічних культур у транспортні засоби;
• скиртування подрібнених і неподрібнених сіна та соломи з копиць і стяжок;
• навантаження вугілля, гравію, піску, силосу, гною, мінеральних добрив, зерна;
• тарних і штучних вантажів на будівельних і монтажних роботах.

Вироби поставляються за окремими замовленнями споживача

Найменування виробу           Позначення виробу                  Код виробу

Захват для рулонів                   ПГФ 00.040                                  Р

Ківш для сипучих матеріалів     ПГФ 00.070                                  К

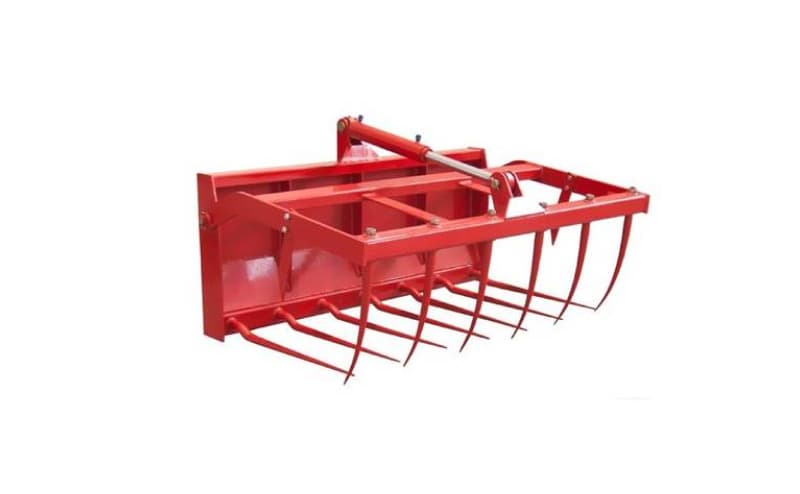

Захват для силосу                    ПГФ 00.240                                  С

Баластний вантаж                    ПГФ 00.650-01                             Б6

Баластний вантаж                    ПГФ 00.650                                  Б8

Гідравлічна система навантажувача працює від подачі живлення через автономний гідророзподільник трактора і здійснюється сполучними рукавами високого тиску навантажувача.

Управління. З метою поліпшення комфорту роботи навантажувачем можна використовувати електрогідравлічну систему управління навантажувачем, в якому керуючим елементом є контролер (джойстик) із кнопкою. Використання цієї системи вимагає справної дії електричного приводу в системі трактора.

Функціональне призначення джойстика:

• закриття захвата рулонів, соломи;
• відкриття захвата рулонів, соломи;
• поворот рамки з робочим органом проти годинникової стрілки;
• поворот рамки з робочим органом за годинниковою стрілкою;
• рух стріли навантажувача донизу;
• рух стріли навантажувача вгору.

Розподіл навантаження на вісі. Навантажувач здійснює велике навантаження на передні колеса трактора. Для перевезення матеріалів у ковші або захватах на великі відстані позаду трактора необхідно обов’язково повісити противагу, заповнену баластом.

Технические параметры и  характеристики

Тип                                                                                                        Фронтальний

Максимальна вантажопідйомність                                     кг             1 600

Робочий тиск                                                                        МПа          16

Привод                                                                                           Від гідросистеми трактора

Продуктивність

– на навантаженні піску ковшем                                              т/год.        55.

– на скиртуванні сіна                                                               т/год.       17

– на скиртуванні соломи                                                          т/год.        22

– на навантаженні гною, силосу                                               т/год.        50

Номінальна вантажопідйомність:

– захватом для рулонів                                                            кг             600

– захватом для силосу                                                              кг             650

– ковшем для сипучих матеріалів                                              кг             950

Кут розвантаження основного ковша,

не менше                                                                                 градус      37°±3°

Збереження вантажу,

не менше                                                                                 %              99,5

Маса:

– навантажувача                                                                       кг             620±3%

– противаги та баласту                                                              кг             650±3%

Сумарна маса противаги та баласту                                     кг             820±3%

Маса:

– захвата для рулону                                                                 кг             220±3%

– захвата для силосу                                                                 кг              320±3%

– ковша для сипучих матеріалів                                                 кг              200±3%

Клас агрегатування                                                               т.с             1,4

Висота підйому                                                                      мм             4000

Висота завантаження ковшем для сипучих матеріалів,

не більше                                                                                 мм             3070

Висота кріплення навантажувача на тракторі,

не більше                                                                                 мм             1650

Ємність ковша                                                                        м³              0,57
