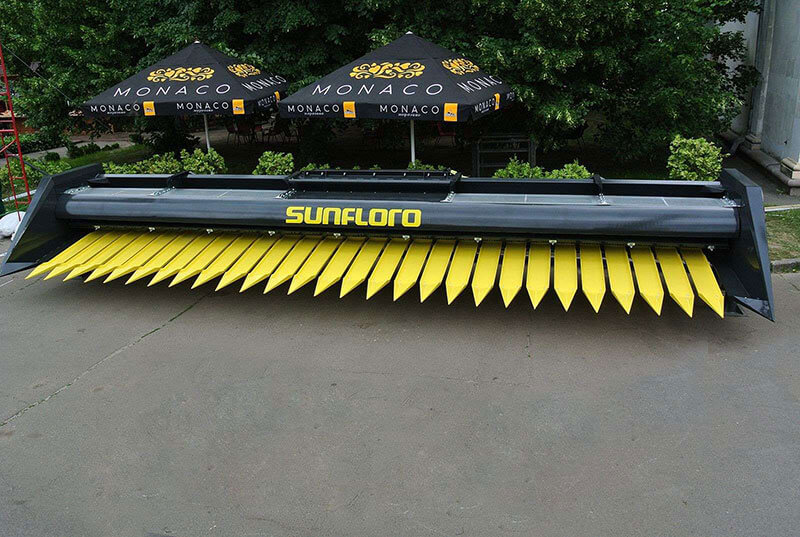

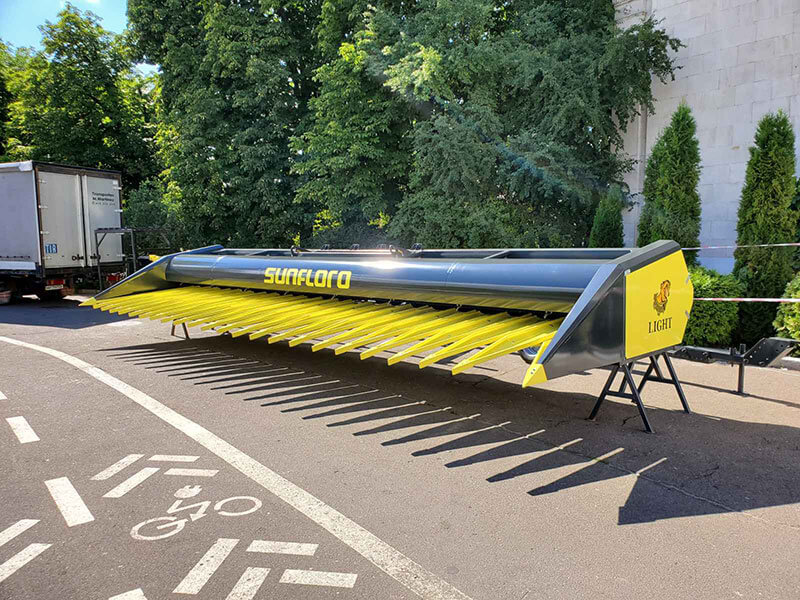

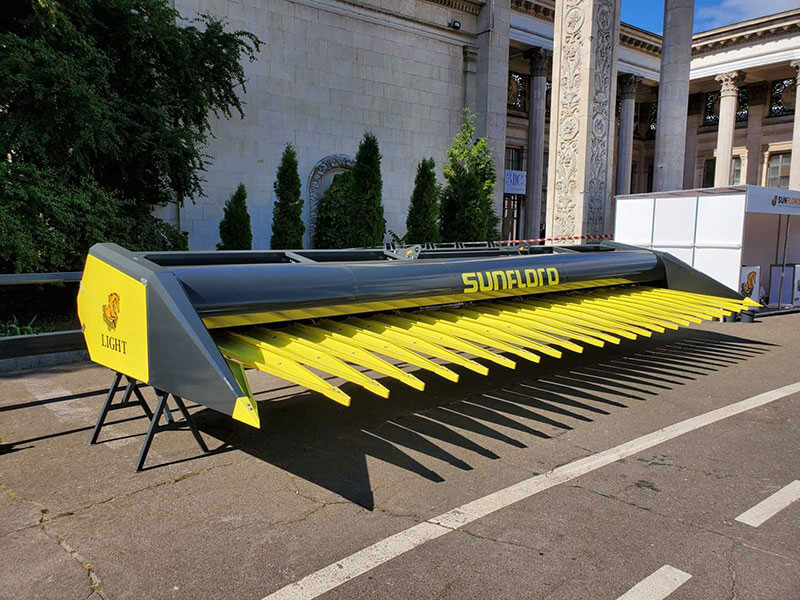

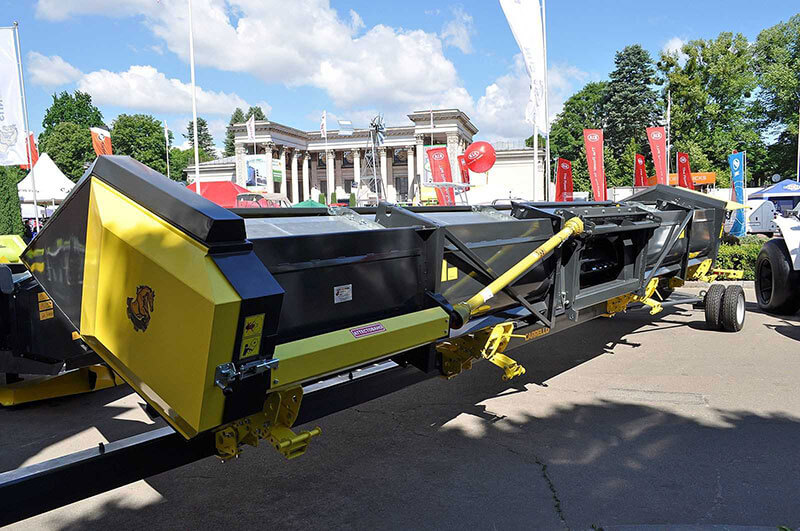

Соняшникова жниварка ЖСБ-9.9 SunfloroLight
Опис Соняшникова жниварка ЖСБ-9.9 SunfloroLight
Жниварка Sunfloro Light є абсолютно новим продуктом на ринку України. Шляхом маркетингового дослідження ми внесли в жниварку тільки корисний функціонал, які значно підвищуэ якісні характеристики жниварки в цілому. Так само були враховані побажання і відгуки сотні аграріїв, грунтовані на їх власній практиці при збиранні врожаю соняшнику.
Соняшникові жниварки Sunfloro Light входять в преміальну лінійку продукції торгової марки Санфлоро. Жниварки Санфлоро Лайт стали на багато легше і міцніше у відмінності від інших світових брендів. Випробування нашої продукції в полях довели, що прибирання кошиків соняшнику може проходити плавно, з найменшими втратами при високій швидкості прибирання, а завдяки особливій конструкції приводних вузлів в жниварці, термін експлуатації складає не менше 15 років.
Лінійка жаток для прибирання соняшнику Sunfloro Light дозволяє підібрати жниварку і для найпотужніших зернозбиральних комбайнів. Приклад цьому соняшникова жниварка c шириною захоплення 11,3 метра, яка чудово підходить як для роботи з суцільним посівом, обкосом полів і нестандартними міжряддями, так і відмінно впорається з міжряддям соняшнику в 70 см; дозволить максимально завантажити роботою комбайн, що у свою чергу зменшить фінансові витрати аграріїв.
Модельний ряд | ЖСБ-8,5 | ЖСБ-9,9 | ЖСБ-11,3 |
Вага жниварки без урахування адаптера в кг | 2500 | 2800 | 3100 |
Ширина захоплення по осях носиків в мм | 8500 | 9900 | 11300 |
Кількість захоплюваних рядків шт. | 12 | 14 | 16 |
Довжина стеблепідіймача в мм | 1880 | 1880 | 1880 |
Ширина стеблепідіймача в мм | 290 | 290 | 290 |
Регульований проміжок між лотками в мм | 28…65 | 28…65 | 28…65 |
Кількість подвійних ходів ножа | 640 | 640 | 640 |
Максимальна продуктивність га/годину | до 10 | до 11,8 | до 13,5 |
Рекомендована робоча швидкість км/год | до 12 | до 12 | до 12 |
ОПИС
Унікальність жниварки Sunfloro Light підкреслюють наступні нововведення:

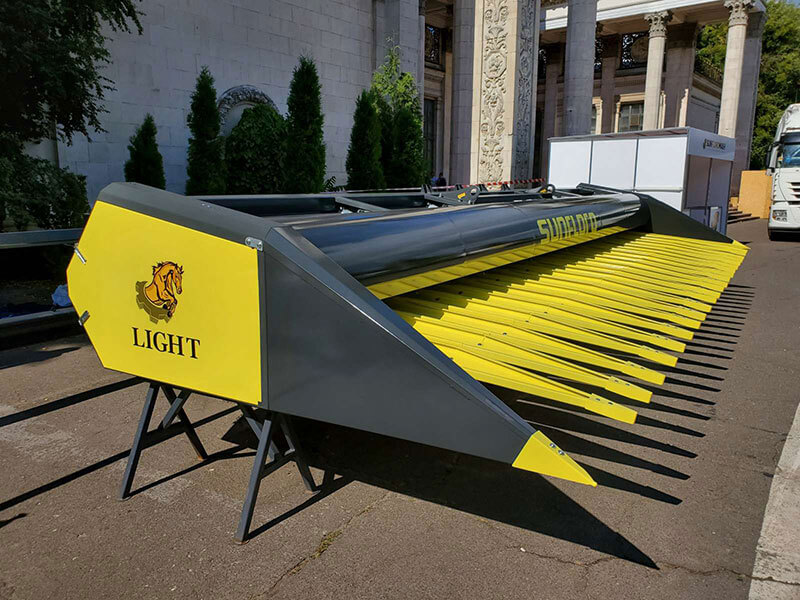

Стеблепіднімачі
Стеблепіднімачі завдовжки 188 см, забезпечують рівномірний розподіл стебел по струмках. На жниварці Sunfloro Light відкоригований кут атаки Стеблепіднімачів до 5° (у аналогів 10°), що забезпечує оптимальний процес прибирання соняшнику. Регульований просвіт струмків від 28 до 65 мм дозволяє прибирати найдрібніший соняшник з мінімальними втратами. Стеблепіднімачі оснащені знімними оцинкованими носиками, що служать для м’якшого розділення стебел соняшнику і оберігають від заривання їх в ґрунт при прибиранні полеглого соняшнику.
Різальний апарат
На соняшниковій жниварці Sunfloro Light використовується тільки оригінальний редуктор і система зрізу «Schumacher Pro – Drive» виробництва Німеччини! Ножовий сегмент Pro – Gut 7 tpi в парі з подвійним протирізальним пальцем, забезпечують якісний зріз стебел соняшнику як гібридних, так і кондитерських сортів, навіть при підвищеній вологості. Впроваджені направляючі SCH 19036 і притискні SCH 19035 роликів фірми «Schumacher» замість пластин тертя, що дозволило понизити тертя ножової смуги по брусу з 15% до 2%, що подовжує термін служби різального апарату жниварки і зменшує навантаження. Подвійні проміжні пластини в місцях установки «холостих» сегментів підвищили жорсткість ножової смуги. Кількість подвійних ходів різального апарату відкоригована під будь-які зернозбиральні комбайни у відповідності рекомендаціям «Schumacher» – 640 ходів/мін, що у свою чергу сприятливо впливає на зріз рослинної маси соняшнику. Завдяки зміні геометрії жниварки, кут атаки різального апарату дорівнює 0° (10° у аналогів) в номінальному положенні жниварки. Ці зміни дозволили значно збільшити робочий ресурс різального апарату.

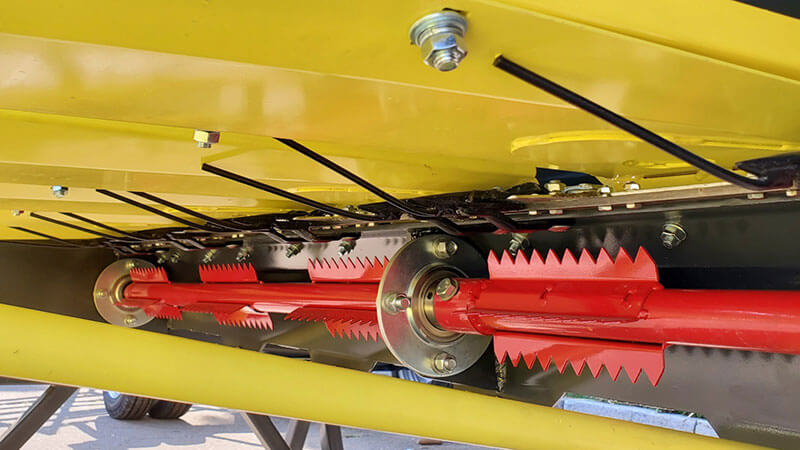

Простягаючий (що обчісує) вал
Простягаючий вал жниварки Sunfloro Light служить для підтягування кошиків соняшнику до різального апарату жниварки і відсікання іншої рослинної маси. З’єднання окремих секцій простягаючого валу виконане на болтах, що зрізують, і спільне із запобіжною муфтою забезпечує захист від руйнування усього механізму при аварійних ситуаціях, викликаних попаданням під вал чужорідних предметів. Регулювання положення валу по відношенню до різального апарату дає можливість ефективно використати його при будь-якому куті нахилу жниварки. Секції валу можуть бути оцинковані під замовлення.
Мотовило
Нова універсальна конструкція гребінок полегшила мотовило від 60 до 90 кг (залежно від ширини захоплення жниварки) і підвищила його жорсткість на 12%. Котушки мотовила тепер знімні, і у разі зносу після завершення терміну використання жниварки, можна відремонтувати саму котушку, а не міняти мотовило цілком. Кліпси в котушках замінені на втулки з радіально розташованими наполегливими болтами, що значно підвищує ремонтопридатність останніх. За рахунок введення пониження профілю лотків між пальцьовим брусом і шнекам, виключено захоплення зрізаної маси і викид її мотовилом у зворотному напрямі.
Шнек
Шнек так само виконаний на знімних котушках. Додаткові знімні витки спіралі і знімні оцинковані штовхальники дозволяють оптимально адаптувати жниварку під будь-який відомий зернозбиральний комбайн. Додатково можна змінити кут нахилу штовхальників. Модель жниварки Sunfloro Light ЖСБ – 11,3 має шнек і мотовило з проміжною регульованою опорою, впровадження якої на 40% знизило прогин і значно понизило напруги від кручення рами соняшникової жниварки.
Відвідний щиток
Нова конструкція і спосіб кріплення відвідного щита, який розташований перед мотовилом, і оцинкованої захисної сітки на нім, дозволяє оптимально захищати робочу зону шнека і мотовила, виключаючи втрати продукту. Діапазон регулювання висоти щитка над стеблепіднімачами від 180 до 450 мм дозволяє прибирати соняшник будь-яких сортів при будь-якій висоті і його врожайності.
Кінематика

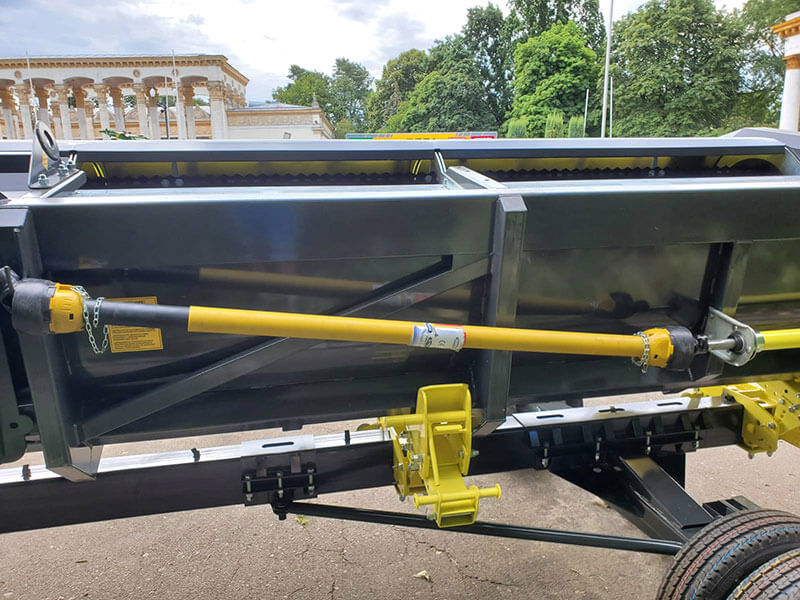

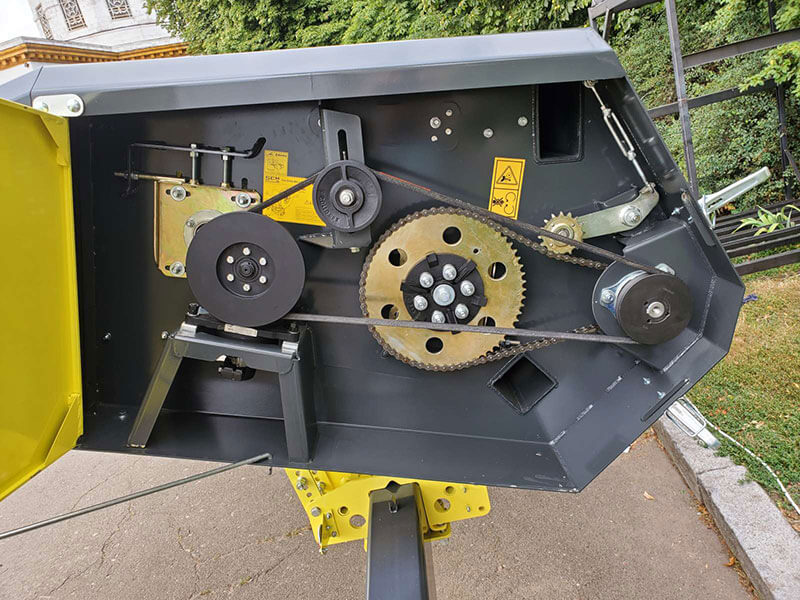

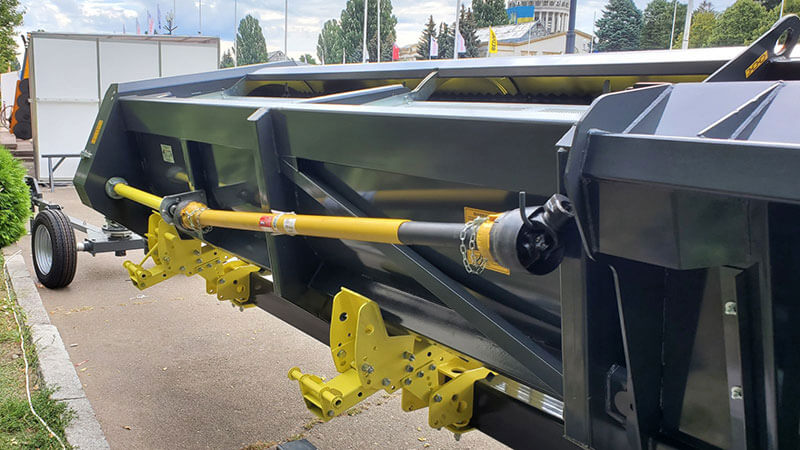

Жниварка укомплектована оригінальними підшипниковими вузлами фірми SNR (Франція, один з лідерів у виробництві автомобільних підшипників). Привід шнека і мотовила автономний, забезпечений запобіжною регульованою фрикційною муфтою оригінальної конструкції. Двосторонній привід від карданних валів (шнек і редуктор справа, мотовило і протягуваний вал ліворуч) дозволив симетрично розподілити навантаження, зменшивши напругу на вал відбору потужності комбайна. Зірочки виконані з імпортної цементованої сталі марки 20crs4, яка розжарюється до твердості HRC 55. Зірочки з такого матеріалу мають здатність протистояти ударним навантаженням і мають підвищену зносостійкість.
Застосування маточини оригінальної конструкції зі швидко знімною зірочкою дозволяє переналагодити роботу жниварки під інші кінематичні параметри за лічені хвилини. Плаваючі пружинні натяжники ланцюга виключають критичні навантаження, пов’язані з ексцентриситетом деталей і руйнуванням самих ланцюгів, що дозволяє в рази збільшити їх довговічність. Ланцюги працюють тихо і плавно.
Рама
Комбінований профіль пальцьового бруса:
- замкнутий контур квадратної труби забезпечує подовжню жорсткість бруса;
- сегменти бруса Z- образного профілю з усіма конструктивними отворами, виконані на установці лазерного різання з ЧПУ і листогибочном пресі з ЧПУ, значно підвищують точність складання різального апарату. Відсутність напруги від приварювання дрібних деталей веде до збільшення міцності бруса;
Відкориговані кути і відстані взаємного розташування несучих балок пальцьового бруса. Поперечні ложементи П-образного профілю утворюють разом з лотками замкнутий контур, що значно підвищує жорсткість каркаса в поперечному напрямі. Проміжні ложементи виконані так само. Стійки мають аналогічну конструкцію і утворюють з ложементами єдиний вузол, що охоплює пальцьовий брус і балки, що додатково збільшує міцність рами. Посилені розкоси зв’язують каркас жниварки в критичних точках, тим самим забезпечуючи мінімальний прогин рами в цілому. Завдяки застосуванню високоточного устаткування з ЧПУ при виготовленні деталей вдалося значно понизити кількість зварних швів і як наслідок напруги від зварювання, що підвищило міцність конструкції, її надійність і довговічність.
Вивантажне вікно жниварки так само стало значно ширше, що дозволяє рівномірно розподілити масу соняшнику в приймальній камері комбайна і повністю оптимізувати навантаження клавішних комбайнів. Уся рама і усі її елементи забарвлені зносостійкою поліуретановою фарбою Novatic виробництва Німеччини.
